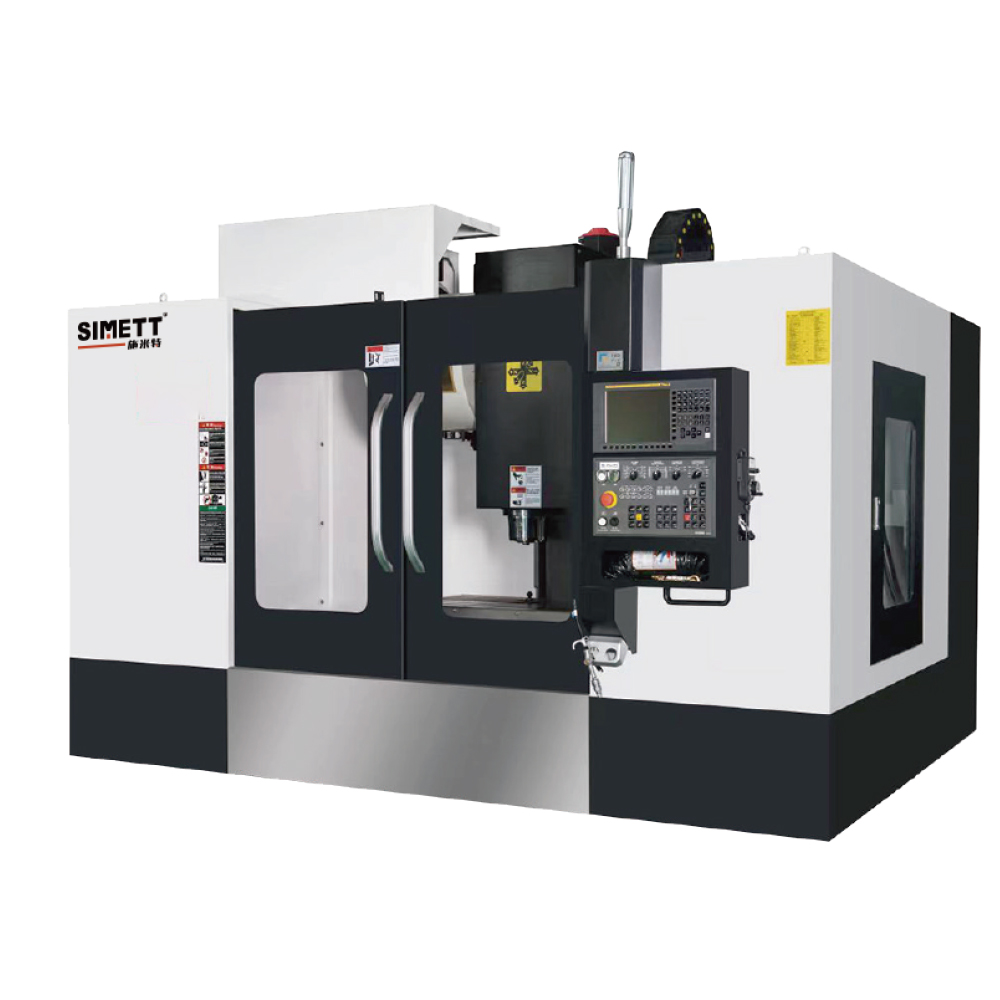

Com o compromisso de fornecer Centro de Usinagem Vertical CNC 1160 que ofereça excelente relação custo-benefício, a SIMETT se posicionou como um fornecedor que oferece mais do que apenas equipamentos - ela oferece uma solução para necessidades complexas de usinagem. A dedicação da empresa à qualidade e desempenho é evidente em cada máquina que produz, garantindo que os clientes recebam Centro de Usinagem Vertical CNC 1160 confiável e durável projetado para uso profissional. O Centro de Usinagem Vertical CNC SIMETT 1160 é um modelo projetado para aplicações de usinagem profissionais que exigem qualificação Operação.
especificações do produto |
|
Nome da maquina: |
Centro de usinagem vertical CNC |
Centro de usinagem vertical CNC |
Modelo da máquina: |
SMTVMC-1160A |
SMTVMC-1160B |
Viagem: |
|
*-A*é Viagem (mm): |
1100
|
1100
|
Y-A*é Viagem (mm): |
600
|
600
|
Z-A*é Viagem (mm): |
600
|
600
|
A distância da parte inferior do fuso ao topo da mesa (mm): |
120~720 |
165~765 |
Tampo da mesa: |
|
A área do tampo da mesa (mm): |
1200*600 |
1200*600 |
A Mãe*. Peso de Carregamento (kgf): |
1000
|
1000
|
Ranhura em forma de T (W*NO.*p) (mm): |
18*5*100 |
18*5*100 |
Fuso: |
|
Conicidade do fuso: |
BT40 |
BT50 |
Velocidade do fuso (rpm): |
8000
|
6000
|
O diâmetro da bucha do fuso (mm): |
Φ150 |
Φ150 |
A potência do fuso (kW): |
15/11 |
15/18,5 |
O tipo de acionamento do fuso: |
Cinto de segurança |
Cinto de segurança |
O contrapeso de Z-A* é: |
NÃO |
Bloco de cilindro de balanceamento de nitrogênio |
Velocidade de alimentação: |
|
A velocidade de */Y/Z-A* é (m/min): |
36/36/36 |
36/36/36 |
A velocidade de avanço de corte (mm/min): |
1-10000 |
1-10000 |
Min. unidade de entrada (mm): |
0.001
|
0.001
|
A potência do servomotor de */Y/Z-A* é (kW): |
3/3/3 |
3/3/3 |
A largura de */Y/Z-A*é a guia (mm): |
45/45/45 |
45/45/45 |
O tipo de */Y-A*é guia: |
Guia de rolo |
Guia de rolo |
O tipo de guia Z-A*é: |
Guia de rolo |
Guia de rolo |
Troca automática de lâmina: |
|
Número de ferramentas de corte (pcs): |
24
|
24
|
Parafuso da haste: |
P-40T(45°) |
P-50T(45°) |
Mãe*. peso da ferramenta de corte (kg): |
8
|
18
|
Mãe*. comprimento da ferramenta de corte (mm): |
300
|
300
|
Mãe*. diâmetro da ferramenta de corte (mm): |
Φ80 |
F112 |
Mãe*. diâmetro entre duas ferramentas de corte (mm): |
Φ120 |
Φ200 |
O tempo de troca da ferramenta (T para T) (seg): |
1.8
|
5
|
O tipo de troca de ferramenta: |
Braço duplo com pinça |
Braço duplo com pinça |
Precisão: |
|
Precisão de posicionamento (mm): |
0.015
|
0.015
|
Precisão de posicionamento repetido (mm): |
0.008
|
0.008
|
Outros: |
|
Área do local (comprimento*largura) (mm): |
3100*2850 |
3100*2850 |
Mãe*. altura da máquina (mm): |
2710
|
2710
|
Peso da máquina (kg): |
6500
|
6800
|
Pressão do ar (barra): |
6~8 |
6~8 |
Capacidade elétrica (kVA): |
25
|
35
|
Sistema CNC: |
FANUC-0iMF/MITSUBISHI-M80 |
FANUC-0iMF/MITSUBISHI-M80 |
|
|
|
Acessórios: "√" significa os acessórios padrão; “*” significa os acessórios NÃO DISPONÍVEIS; "O" significa os acessórios opcionais |
|
|
Acessórios padrão: |
|
O trocador auditivo da caixa elétrica* |
√
|
√
|
Parafuso pré-puxado de Triple-a*is |
√
|
√
|
Unidade de desbloqueio |
√
|
√
|
Dispositivo automático de lubrificação para alimentação de óleo |
√
|
√
|
Todas as tampas de placa de metal sem lascas |
√
|
√
|
Dispositivo livre de poeira de caixa elétrica* |
√
|
√
|
dispositivo sem cavacos com cortina de ar na parte inferior do fuso |
√
|
√
|
Luz interna da máquina |
√
|
√
|
Luz de advertência tricolor |
√
|
√
|
batida de rigidez |
√
|
√
|
Parafuso e bloco de fundação |
√
|
√
|
manual de operação e manutenção |
√
|
√
|
Conjunto de ferramentas |
√
|
√
|
Tipos de fuso |
|
|
tipo acionado por correia 6000rpm |
*
|
√
|
tipo acionado por correia 8000rpm |
√
|
O
|
tipo acionado por correia 10000rpm |
O
|
*
|
tipo acionado por correia 12.000 rpm |
O
|
*
|
motor integrado tipo 12000rpm |
O
|
*
|
motor integrado tipo 15000rpm |
O
|
*
|
caixa de câmbio de dois estágios* 6000rpm |
*
|
O
|
Resfriador de óleo do fuso |
O
|
√
|
Sistema CTS |
O
|
O
|
Sistema de controle |
|
|
FANUC-0iMF |
√
|
√
|
SIEMENS-828D |
O
|
O
|
MITSUBISHI-M80 |
O
|
O
|
KND |
O
|
O
|
Sistema de refrigeração |
|
|
Sistema de refrigeração de fluido de corte |
O
|
O
|
Anel de resfriamento do eixo |
√
|
√
|
sopro da peça |
√
|
√
|
Sistema de transporte de cavacos |
|
|
função básica de descarga de cavacos |
√
|
√
|
Função de chuveiro de cobertura superior |
O
|
O
|
pistola de água/pistola de ar |
√
|
√
|
máquina de transporte de cavacos |
O
|
O
|
Sistema de separação óleo-água |
|
|
Dispositivo de separação óleo-água tipo gravidade específica |
√
|
√
|
Dispositivo de separação óleo-água tipo almofada circular |
O
|
O
|
Sistema de lubrificação |
|
|
Dispositivo automático de lubrificação para alimentação de óleo |
√
|
√
|
Dispositivo de lubrificação com alimentação automática de graxa |
O
|
O
|
ATC |
|
|
Especificação da haste BT40 |
√
|
O
|
Especificação da haste BT50 |
O
|
√
|
Especificação da haste HSK |
O
|
O
|
Revista de ferramentas tipo disco 24T |
√
|
√
|
Revista de ferramentas tipo disco 30T |
O
|
O
|
Sistema de compensação de erros |
|
|
*/Y-A*é régua de grade |
O
|
O
|
*/Y/Z-A*é régua de grade |
O
|
O
|
Acessórios para sistema elétrico |
|
|
Dispositivo de segurança para porta de segurança |
O
|
O
|
Dispositivo de segurança para portas de segurança (CE) |
O
|
O
|
Sistema automático de quebra de contato |
√
|
√
|
O trocador de calor da caixa elétrica * |
√
|
√
|
O motor de ar de resfriamento da caixa elétrica * |
O
|
O
|
Sistema de detecção de ferramenta de corte/peça de trabalho |
|
|
Detector automático de comprimento de ferramenta de corte |
O
|
O
|
Detector de falha de ferramenta |
O
|
O
|
Detector de peça de trabalho |
O
|
O
|
Outros acessórios opcionais |
|
|
Nº 4 (4/5) A*é |
O
|
O
|
Excesso de coluna |
O
|
O
|
Porta de segurança automática |
O
|
O
|
Placa metálica protetora |
√
|
√
|
Curso estendido do eixo: Com um curso do eixo X de 1100 mm e cursos dos eixos Y e Z de 600 mm cada, o Centro de Usinagem Vertical CNC 1160 acomoda peças maiores e oferece versatilidade para uma variedade de tarefas de usinagem.
Alta velocidade do fuso: O fuso principal opera em velocidades de até 8.000 RPM, adequado para operações de usinagem de alta velocidade e proporcionando a flexibilidade necessária para vários materiais e geometrias de peças.
Fuso principal poderoso: Disponível em duas opções de potência, 11KW ou 15KW, o fuso principal garante que o Centro de Usinagem Vertical CNC 1160 possa lidar com usinagem pesada com precisão.
Taxas de deslocamento rápido: Os eixos oferecem taxas de deslocamento rápido de 36M/MIN para cada eixo, permitindo um reposicionamento rápido e maior produtividade.
Usinagem de alta precisão: O Centro de Usinagem Vertical CNC 1160 foi projetado para atingir uma precisão de posicionamento de 0,015 MM, essencial para aplicações de usinagem de alta precisão.
Tecnologia CNC Avançada: A incorporação de tecnologia CNC avançada permite operações de usinagem automatizadas e complexas com alta precisão e repetibilidade.
Operação Profissional: O Centro de Usinagem Vertical CNC 1160 foi projetado para operadores qualificados que podem aproveitar seus recursos avançados para executar tarefas de usinagem complexas com facilidade.
Operação Eficiente: O design e os recursos do Centro de Usinagem Vertical CNC 1160 visam maximizar a produtividade e minimizar o tempo de inatividade, tornando-o uma escolha eficiente para oficinas profissionais.
Garantia abrangente: Uma garantia confiável para os componentes principais, juntamente com um forte serviço pós-venda, demonstram a confiança da SIMETT na qualidade e no desempenho da máquina.
O Centro de Usinagem Vertical CNC SIMETT 1160 é uma máquina potente, precisa e versátil que atende às necessidades de operadores profissionais que exigem alto nível de controle e precisão em seus processos de usinagem. À medida que a SIMETT avança, a empresa está comprometida em manter sua reputação de fornecer produtos de alta qualidade, confiáveis e econômicos. O objetivo é continuar a fornecer máquinas robustas, eficientes, tecnologicamente avançadas e adequadas para operadores profissionais. A visão da SIMETT é ser o parceiro confiável para empresas que buscam máquinas padrão de alta qualidade que ofereçam excelente desempenho e valor. Com uma abordagem focada no cliente, a SIMETT está comprometida em construir relacionamentos duradouros e contribuir para o sucesso e o crescimento de seus clientes, garantindo que cada máquina que produz represente uma combinação de alcance estendido, alta precisão e desempenho poderoso.
O Centro de Usinagem Vertical CNC SIMETT SMTVMC-1160B é uma máquina de última geração projetada para usinagem de precisão profissional. Ele incorpora recursos avançados que atendem às demandas da fabricação moderna, enfatizando velocidade, confiabilidade e versatilidade.
Cone do fuso do eixo X BT50: A máquina é equipada com um fuso do eixo X com cone BT50, que é um padrão para usinagem de alta precisão e alta velocidade, garantindo uma capacidade de fixação segura e precisa da ferramenta.
Velocidade do fuso principal: Com velocidade máxima de 6.000 RPM, o SMTVMC-1160B é otimizado para uma ampla gama de aplicações, desde operações de desbaste até acabamento, com flexibilidade para lidar com vários tipos de materiais.
Potência aprimorada do fuso principal: Disponível em opções de potência robustas de 15KW ou 18,5KW, o fuso principal do SMTVMC-1160B foi projetado para oferecer desempenho de serviço pesado com precisão, tornando-o adequado para tarefas de usinagem exigentes.
Sistema de contrapeso do eixo Z: O inovador sistema de bloco de cilindros de balanceamento de nitrogênio no eixo Z fornece estabilidade superior e reduz a vibração, resultando em melhor acabamento superficial e precisão nas operações de usinagem.
Diâmetro máximo da ferramenta: O SMTVMC-1160B suporta um diâmetro máximo de ferramenta de Φ112mm, permitindo o uso de ferramentas maiores para lidar com peças de trabalho mais extensas e uma gama mais ampla de aplicações de usinagem.
Troca Rápida de Ferramenta: A máquina possui um tempo de troca de ferramenta (T para T) de apenas 5 segundos, o que aumenta significativamente a produtividade ao minimizar o tempo de inatividade entre as operações.
Controle CNC Avançado: Um sistema de controle intuitivo e fácil de usar agiliza a operação e a programação da máquina, tornando-a acessível a técnicos e operadores qualificados.
Construção confiável: A máquina é construída com materiais e componentes de alta qualidade para garantir durabilidade e longa vida útil, mesmo sob os rigores do uso profissional contínuo.
Design Eficiente: O design do SMTVMC-1160B concentra-se na eficiência operacional, visando reduzir o desperdício e o consumo de energia enquanto maximiza a produção.
Rede de suporte global: A extensa rede de vendas e serviços da SIMETT garante que clientes em todo o mundo possam receber o suporte necessário para manter suas máquinas funcionando com desempenho máximo.
O Centro de Usinagem Vertical CNC SIMETT SMTVMC-1160B é uma prova do compromisso da SIMETT com a excelência em engenharia e fabricação. É uma máquina que não só atende como supera as expectativas dos profissionais que exigem os mais altos padrões de usinagem de precisão.
