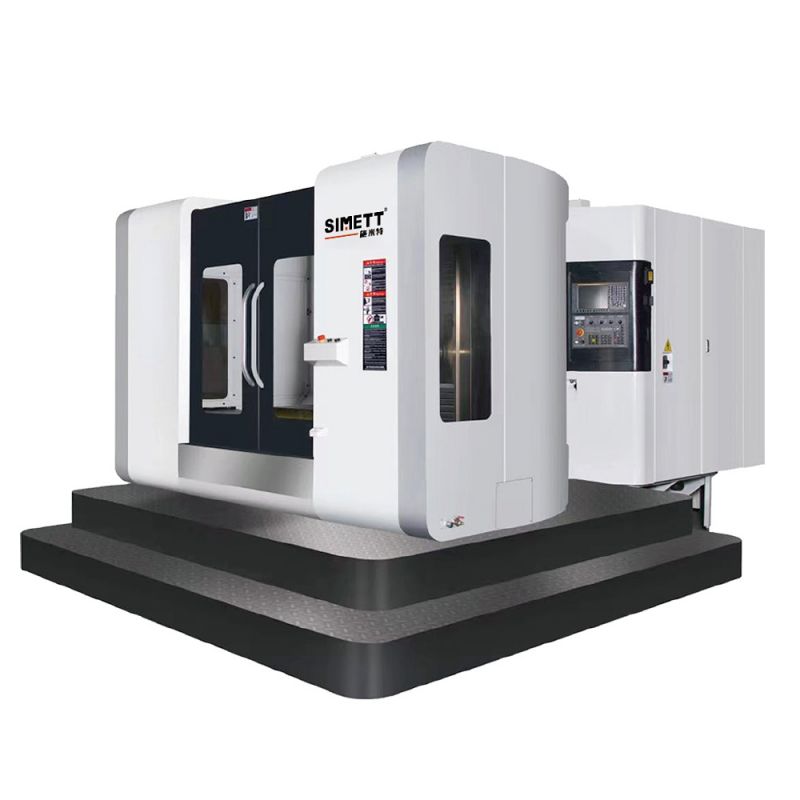

Centro de Usinagem Horizontal CNC 1814

No coração da indústria de fabricação do Centro de Usinagem Horizontal CNC 1814 está a SIMETT, uma empresa sinônimo de inovação, precisão e busca incansável pela excelência em engenharia. Como pioneira no fornecimento de máquinas industriais de última geração, a SIMETT se destacou por fornecer soluções CNC duráveis, confiáveis e na vanguarda do avanço tecnológico.

Modelo:SMTHMC-1814

Enviar consulta

Descrição do produto

Com uma filosofia centrada no cliente conduzindo seu espírito, a SIMETT está decidida a estabelecer o padrão ouro para excelência em fabricação. O Centro de Usinagem Horizontal CNC 1814 é um modelo emblemático que resume a dedicação da SIMETT a soluções de usinagem de alto desempenho. Este centro de usinagem horizontal foi projetado pensando na fabricação profissional, oferecendo uma sinergia de potência, precisão e versatilidade.

Especificações do produto
Nome da máquina:	Centro de usinagem horizontal CNC
Modelo da máquina:	SMTHMC-1814
Viagem:
Curso do eixo X (mm):	1800
Curso do eixo Y (mm):	1330
Curso do eixo Z (mm):	900
A distância do centro do fuso ao tampo da mesa (mm):	40-1370
A distância da parte inferior do fuso ao centro do tampo da mesa (mm):	200-1100
Tampo da mesa:
A área do tampo da mesa (mm):	2000*900
O máximo. Peso de Carregamento (kgf):	1600
Ranhura em forma de T (LxNO.xP) (mm):	225165
Orifício de rosca no topo da mesa:	NÃO
O Min. graduação do tampo da mesa (°):	1
Fuso:
Conicidade do fuso:	BT50
Velocidade do fuso (rpm):	6000
O diâmetro da bucha do fuso (mm):	Φ190
A potência do fuso (kW):	15/18,5
O tipo de acionamento do fuso:	Acionado por correia
O contrapeso do eixo Y:	Bloco de cilindro de balanceamento de nitrogênio
Velocidade de alimentação:
A velocidade do eixo X/Y/Z (m/min):	20/12/20
A velocidade de avanço de corte (mm/min):	1~6000
Min. unidade de entrada (mm):	0.001
A potência do servomotor do eixo X/Y/Z (kW):	3/3/3
A largura da guia do eixo X/Y/Z (mm):	55/45
O tipo de guia do eixo X/Z:	Guia de rolo
O tipo de guia do eixo Y:	Guia difícil
Troca automática de lâmina:
Número de ferramentas de corte (pcs):	24
Parafuso da haste:	P-50T(45°)
Máx. peso da ferramenta de corte (kg):	18
Máx. comprimento da ferramenta de corte (mm):	350
Máx. diâmetro da ferramenta de corte (mm):	F112
Máx. diâmetro entre duas ferramentas de corte (mm):	Φ200
O tempo de troca da ferramenta (T para T) (seg):	5
O tipo de troca de ferramenta:	Braço duplo com pinça
PCA:
número de placa (pcs):	1
O tipo de troca:	NÃO
Máx. diâmetro giratório da peça (mm):	NÃO
Precisão:
Precisão de posicionamento (mm):	0.015
Precisão de posicionamento repetido (mm):	0.01
Outros:
Área do local (comprimento*largura) (mm):	5500*4000
Máx. altura da máquina (mm):	4000
Peso da máquina (kg):	13000
Pressão do ar (barra):	6~8
Capacidade elétrica (kVA):	40
Sistema CNC:	FANUC-0iMF/MITSUBISHI-M80
Acessórios: √;X;O; "√" significa os acessórios padrão; “X” significa os acessórios NÃO DISPONÍVEIS; "O" significa os acessórios opcionais
Acessórios padrão:
O trocador de audição da caixa elétrica	√
Parafuso pré-puxado de eixo triplo	√
Unidade de desbloqueio	√
Dispositivo de lubrificação de alimentação automática	√
Todas as tampas de placa de metal sem lascas	√
Dispositivo livre de poeira de caixa elétrica	√
dispositivo sem cavacos com cortina de ar na parte inferior do fuso	√
Luz interna da máquina	√
Luz de advertência tricolor	√
batida de rigidez	√
Parafuso e bloco de fundação	√
manual de operação e manutenção	√
Kit de ferramentas	√
Tipos de fuso
tipo acionado por correia 6000rpm	√
tipo acionado por correia 8000rpm	O
caixa de engrenagens de dois estágios 6000rpm	O
Resfriador de óleo do fuso	√
Sistema CTS	O
Sistema de controle
FANUC-0iMF	√
SIEMENS-828D	O
MITSUBISHI-M80	O
KND	O
Sistema de refrigeração
Sistema de refrigeração de fluido de corte	O
Anel de resfriamento do eixo	√
sopro da peça	√
Sistema de transporte de cavacos
função básica de descarga de cavacos	√
Função de chuveiro de cobertura superior	O
pistola de água/pistola de ar	√
máquina de transporte de cavacos	O
Sistema de lubrificação
Dispositivo automático de lubrificação para alimentação de óleo	√
Dispositivo de lubrificação com alimentação automática de graxa	O
ATC
Especificação da haste BT50	√
Especificação da haste HSK	O
Revista de ferramentas tipo disco 24T	√
Revista de ferramentas tipo disco 30T	O
Sistema de compensação de erros
Régua de grade do eixo X/Y	O
Régua de grade do eixo X/Y/Z	O
Acessórios para sistema elétrico
Dispositivo de segurança para porta de segurança	O
Dispositivo de segurança para portas de segurança (CE)	O
Sistema automático de quebra de contato	√
O trocador de calor da caixa elétrica	√
O motor de ar de resfriamento da caixa elétrica	O
Sistema de detecção de ferramenta de corte/peça de trabalho
Detector automático de comprimento de ferramenta de corte	O
Detector de falha de ferramenta	O
Detector de peça de trabalho	O
Outros acessórios opcionais
A porta automática do lado apc	O

Alcance do fuso até a mesa: O centro de usinagem horizontal CNC 1814 possui um amplo alcance desde a ponta do fuso até o centro da mesa de trabalho, abrangendo 200-1100 mm, para acomodar uma ampla gama de tamanhos de peças e necessidades de usinagem.
Configuração de ranhura em T: Com ranhuras em T medindo 22 mm de largura, número de 5 e espaçamento de 165 mm, a mesa de trabalho do Centro de Usinagem Horizontal CNC 1814 é otimizada para fixação segura e adaptável da peça de trabalho.
Opções de potência do fuso: O fuso principal está disponível em variantes de potência robustas de 15KW ou 18,5KW, atendendo facilmente às demandas de usinagem pesada.
Diâmetro máximo da ferramenta: A capacidade de suportar um diâmetro máximo de ferramenta de Φ200mm para ferramentas individuais sem (ferramentas) adjacentes expande a gama de capacidades de usinagem.
Troca rápida de ferramenta: O tempo de troca de ferramenta (T para T) é de impressionantes 5 segundos, minimizando o tempo de inatividade e aumentando a produtividade.
Mecanismo inovador de troca de ferramentas: O sistema de braço duplo com pinça do centro de usinagem horizontal CNC 1814 garante trocas de ferramentas rápidas e seguras, agilizando o processo de usinagem.
Controle CNC sofisticado: A integração da mais recente tecnologia CNC permite operações de usinagem automatizadas e complexas com alta precisão e repetibilidade.
Construção Robusta: Fabricado com materiais premium, o Centro de Usinagem Horizontal CNC 1814 foi projetado para uma longa vida operacional e desempenho constante sob condições desafiadoras.
Eficiência Operacional: O projeto enfatiza a eficiência energética e a produtividade, visando reduzir custos operacionais e impacto ambiental.
O Centro de Usinagem Horizontal CNC 1814 é uma prova do compromisso da SIMETT em fornecer máquinas que capacitam os fabricantes com precisão e controle excepcionais em seus esforços de usinagem. À medida que a SIMETT avança em direção ao futuro, a empresa está traçando um curso definido pela inovação contínua, expansão estratégica e um compromisso constante com o sucesso do cliente. Com uma visão que abrange alcance global e sustentabilidade, a SIMETT se dedica a fornecer Centros de Usinagem Horizontal CNC 1814 que não estejam apenas na vanguarda da tecnologia, mas também sejam ambientalmente responsáveis. O roteiro estratégico da empresa visa aprofundar a parceria com os clientes, fornecendo soluções sob medida que elevem seus processos de fabricação a novos níveis de eficiência e excelência. Ao adotar uma mentalidade orientada para o futuro, a SIMETT está preparada para liderar o caminho na definição do futuro da produção, garantindo que os seus clientes possam navegar pelas complexidades do mercado global com confiança e competitividade.
