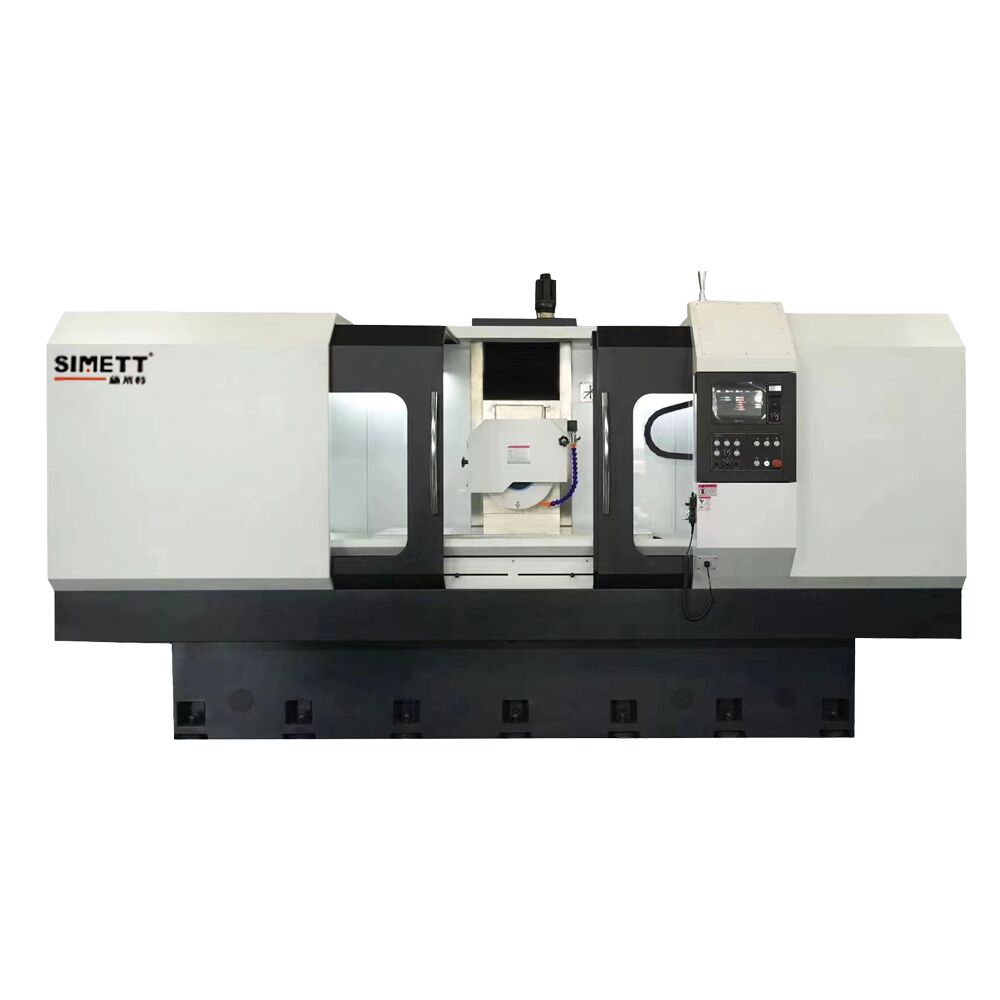

A retificadora de superfície de coluna CNC SIMETT 50120 retificadora de superfície de sela é um exemplo de engenharia de alta precisão e possui uma série de recursos exclusivos que a diferenciam no mercado.
Curso de processamento estendido: Com um curso de processamento de 550 mm (eixo X) e 1300 mm (eixo Y), a máquina pode acomodar peças maiores, oferecendo uma gama mais ampla de recursos de processamento adequados para uma variedade de aplicações industriais.
Acionamento de alta precisão: A combinação de um eixo de parafuso esférico e servo motor fornece posicionamento preciso e controle de movimento, o que é crucial para garantir a precisão do processamento, especialmente em usinagem de precisão que requer alta repetibilidade e estabilidade.
especificações do produto |
Nome da máquina: Máquina retificadora de superfície de coluna |
|
Modelo da máquina: |
CHIE-50120 |
Capacidade de usinagem |
|
Tamanho do tampo da mesa (mm): |
500*1200 |
Máx. Viagem (mm): |
550*1300 |
O máximo. distância do centro do fuso (mm): |
700
|
O máximo. suporte de carga do tampo da mesa (kg): |
1100
|
O paralelismo com o tampo da mesa (mm): |
300:≤0,003 mm |
Rugosidade: |
Ra0,12 |
Movimento esquerda-direita |
Estrutura da guia esquerda-direita: |
Guia rígida duplo V |
Tipo acionado: |
óleo hidráulico |
Velocidade (m/min): |
3-25 |
Movimento para frente e para trás |
Estrutura de guia para frente e para trás: |
Guia de linha |
Tipo acionado: |
Eixo do parafuso esférico + servo motor Tipo de movimentação de coluna |
Taxa de avanço (por escala) (mm): |
0,0005/0,005/0,05 |
MPG (por rotação) (mm): |
0,05/0,5/5 |
Velocidade (mm/min): |
0-1200 |
Movimento de cima para baixo |
Estrutura de guia para cima e para baixo: |
Guia de linha |
Tipo acionado: |
Eixo do parafuso esférico + servo motor |
Taxa de avanço (por escala) (mm): |
0,0001/0,001/0,02 |
MPG (por rotação) (mm): |
0,01/0,1/2 |
Velocidade (mm/min): |
1200
|
Fuso |
O diâmetro externo do fuso (mm): |
120
|
Tamanho da roda de lixa (mm): |
Φ400*Φ127*40 |
Motor do eixo (KW): |
7,5 (OP:11) |
Área do local de trabalho (comprimento*largura*altura) (cm): |
460*240*230 |
Tamanho da embalagem (comprimento*largura*altura) (cm): |
480*220*260 |
Peso |
Peso Líquido (kg): |
5400
|
Peso bruto (kg): |
5800
|
Projeto de movimentação de coluna:O design da retificadora de superfície de coluna CNC 50120, onde a coluna se move, em vez da mesa, significa que a cabeça de retificação se move para cima e para baixo na coluna. Isso normalmente reduz possíveis erros causados pelo movimento da mesa, aumentando a rigidez geral.
Roda grande e durável: O tamanho da roda de Φ400Φ12740mm indica que a retificadora de superfície de coluna CNC 50120 foi projetada para suportar cargas de retificação significativas, mantendo uma longa vida útil da roda.
Potente motor de eixo: Um motor de eixo de 7,5KW fornece ampla potência para acionar o rebolo para um desbaste eficiente e vigoroso, mesmo para materiais com maior dureza.
Estrutura de alta rigidez:Uma estrutura de alta rigidez ajuda a resistir às forças geradas durante o processo de retificação, reduzindo a deformação e a vibração. Isto é essencial para manter a precisão do processamento e melhorar a qualidade da superfície da peça.
Adequada para usinagem pesada: Projetada para lidar com tarefas de retificação pesada, a retificadora de superfície de coluna CNC 50120 pode ser usada para processar peças grandes ou pesadas sem perder precisão ou eficiência.
Garantia e serviço pós-venda: Oferecer garantia e serviço pós-venda pode reduzir as preocupações do cliente, garantindo que a máquina opere de forma estável a longo prazo e fornecendo suporte ao fabricante quando surgirem problemas.
